Oil Type Transformer — หม้อแปลงไฟฟ้าระบบจำหน่ายชนิดน้ำมัน (Oil Immersed Transformer)

ชนิดของหม้อแปลง

ชนิดปิดผนึก (Hermetically Sealed)

หม้อแปลงไฟฟ้าชนิดระบายความร้อนด้วยน้ำมัน หม้อแปลงที่มีตัวถังแบบปิดผนึก (Sealed) เพื่อป้องกันความชื้นจากอากาศภายนอกเข้าไปสัมผัสกับน้ำมัน

ชนิดมีถังสำรอง (Open Type with Conservator Tank)

หม้อแปลงไฟฟ้าชนิดนี้จะมีถังน้ำมันสำรอง (Conservator Tank) ติดตั้งกับตัวถัง และจะมีช่องเปิดสู่ภายนอกให้อากาศสามารถถ่ายเทเข้า-ออกได้โดยผ่านทางกระบอกแก้วบรรจุสารดูดความชื้น (Dehydrating Breather with Silica Gel) ที่ติดตั้งไว้กับถังน้ำมันสำรอง เพื่อป้องกันความชื้นเข้าสู่ภายใน

การผลิต (PRODUCTION)

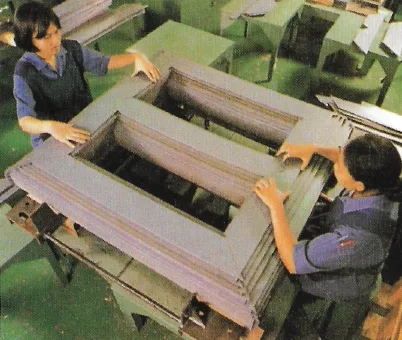

1. แกนเหล็ก

แกนเหล็กเป็นส่วนประกอบสำคัญ แกนเหล็กของพงษ์พิมานผลิตจากแผ่นเหล็กซิลิคอนนำเข้าจากผู้ผลิตชั้นนำอย่างเยอรมันและญี่ปุ่น

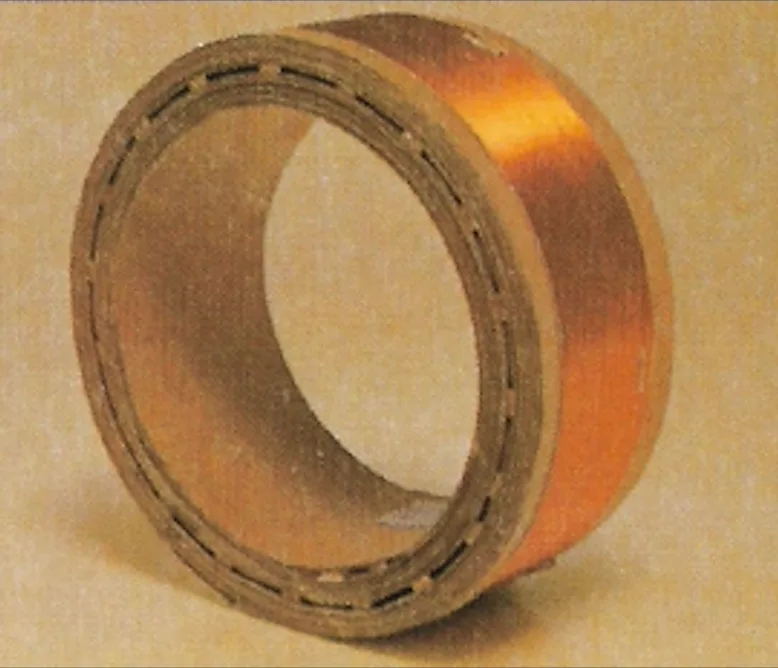

2. คอยล์

ขดลวดอาบฉนวนคุณภาพสูง ขดลวดแรงสูงและแรงต่ำของพงษ์พิมานพันขึ้นด้วยเทคนิคพิเศษ ซึ่งสามารถลดค่ากำลังสูญเสียที่เกิดจากกระแสไหลวนในขดลวด สามารถทนต่อการลัดวงจรหรือแรงดันฟ้าผ่าได้ดี

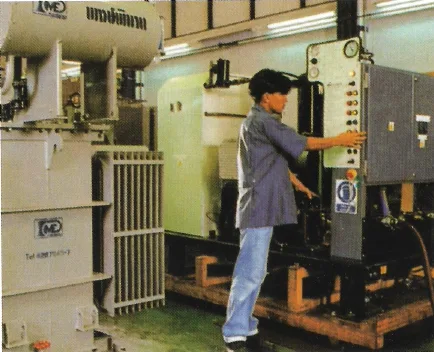

3. ตัวถังหม้อแปลง

พงษ์พิมาน คือผู้ผลิตตัวถังหม้อแปลงเป็นรายแรกของประเทศไทย มีกรรมวิธีพิถีพิถันทั้งแบบ RADIATOR และ CORRUGATED ที่ผลิตจากเหล็กกล้าที่มีคุณภาพสูง ทนทานสวยงาม

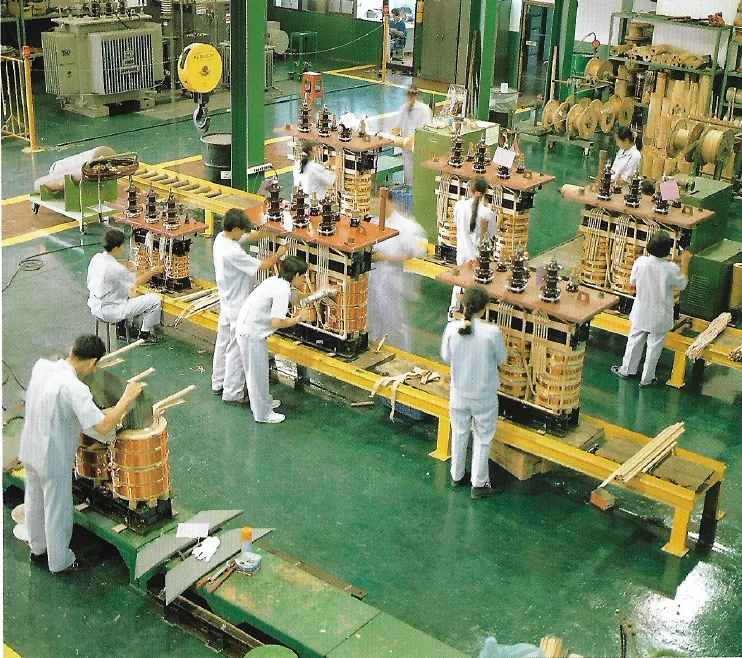

4. การประกอบหม้อแปลง

ทุกขั้นตอนของการประกอบหม้อแปลง ดำเนินการโดยช่างที่มีประสบการณ์ มีการตรวจสอบคุณภาพทุกขั้นตอน

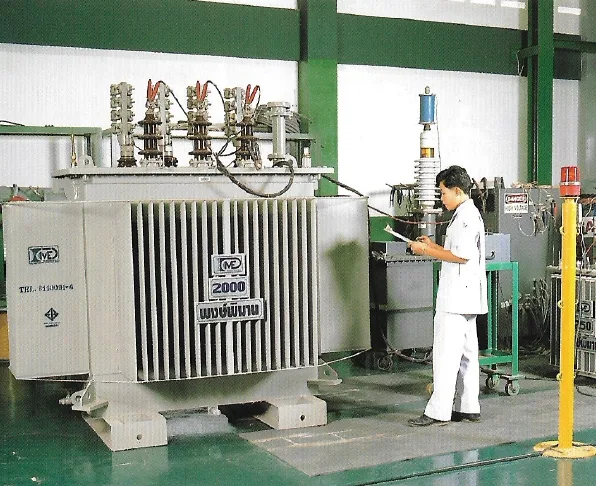

5. การตรวจสอบคุณภาพ

เมื่อดำเนินการผลิตแล้วเสร็จ หม้อแปลงทุกเครื่องจะต้องผ่านการทดสอบ 100% ด้วยห้องทดสอบที่ได้รับมาตรฐานของบริษัทฯ ก่อนส่งมอบถึงมือลูกค้า

ข้อมูลทางเทคนิค (Technical Data)

หม้อแปลง 1 เฟส · แรงดัน 22,000 / 24,000 V

แรงดันต่ำ 460/230 V (22,000 V) · 480/240 V (24,000 V)

ขนาดพิกัด (kVA)	สูญเสียไร้โหลด (W)	สูญเสียมีโหลด 75°C (W)	สูญเสียรวม 75°C (W)	อิมพีแดนซ์ 75°C (%)	ประสิทธิภาพ ½ โหลด (%)	ประสิทธิภาพ เต็มโหลด (%)	Voltage regulation เต็มโหลด (%)	สูง (mm)	ยาว (mm)	กว้าง (mm)	ปริมาณน้ำมัน (ลิตร)	น้ำหนักรวม (kg)
10	60	145	205	2.0	98.05	98.03	1.58	1330	750	640	69	185
20	90	300	390	2.0	98.12	98.09	1.62	1380	770	660	73	210
30	120	430	550	2.0	98.15	98.10	1.60	1420	790	670	84	290
50	150	670	820	2.2	98.25	98.20	1.46	1480	830	690	110	395

หม้อแปลง 1 เฟส · แรงดัน 19/33Y kV

แรงดันต่ำ 460/230 V

ขนาดพิกัด (kVA)	สูญเสียไร้โหลด (W)	สูญเสียมีโหลด 75°C (W)	สูญเสียรวม 75°C (W)	อิมพีแดนซ์ 75°C (%)	ประสิทธิภาพ ½ โหลด (%)	ประสิทธิภาพ เต็มโหลด (%)	Voltage regulation เต็มโหลด (%)	สูง (mm)	ยาว (mm)	กว้าง (mm)	ปริมาณน้ำมัน (ลิตร)	น้ำหนักรวม (kg)
10	60	145	205	2.0	98.05	98.03	1.58	1430	820	690	79	200
20	90	300	390	2.0	98.12	98.09	1.62	1470	850	720	85	235
30	120	430	550	2.0	98.15	98.10	1.60	1510	860	730	97	310
50	150	670	820	2.2	98.25	98.20	1.46	1570	890	750	128	420

หม้อแปลง 3 เฟส · แรงดัน 22,000 / 24,000 V

Tapping ±2×2.5% หรือ -4×2.5% with OLTC · แรงดันต่ำ 400/230 V, 416/240 V · Vector Group Dyn11

ขนาดพิกัด (kVA)	สูญเสียไร้โหลด (W)	สูญเสียมีโหลด 75°C (W)	สูญเสียรวม 75°C (W)	อิมพีแดนซ์ 75°C (%)	ประสิทธิภาพ ½ โหลด (%)	ประสิทธิภาพ เต็มโหลด (%)	Voltage regulation เต็มโหลด (%)	สูง (mm)	ยาว (mm)	กว้าง (mm)	ปริมาณน้ำมัน (ลิตร)	น้ำหนักรวม (kg)
50	160	950	1110	4	98.43	97.83	1.96	1380	1030	830	155	510
100	250	1550	1800	4	98.74	98.23	1.62	1480	1080	840	200	750
160	360	2100	2460	4	98.91	98.49	1.38	1570	1220	890	250	925
250	500	2950	3450	4	99.02	98.64	1.25	1620	1570	1060	295	1220
315	600	3500	4100	4	99.07	98.72	1.18	1750	1600	1080	340	1395
400	720	4150	4870	4	99.13	98.8	1.11	1830	1660	1100	380	1630
500	860	4950	5810	6.5 or more	99.17	98.85	1.2	1940	1750	1130	445	1935
630	1010	5850	6860	4	99.22	98.92	1	2000	1820	1150	480	2200
800	1200	9900	11100	6	99.09	98.63	1.41	2110	2030	1430	630	2530
1000	1270	12150	13420	6	99.15	98.68	1.39	2190	2320	1650	720	3025
1250	1500	14750	16250	6	99.18	98.72	1.35	2320	2590	1820	845	3510
1500	1820	17850	19670	6	99.17	98.71	1.36	2350	2510	2090	955	4025
2000	2110	21600	23710	6	99.25	98.83	1.25	2600	2590	2210	1185	4925

หม้อแปลง 3 เฟส · แรงดัน 33,000 V

Tapping ±2×2.5% or with OLTC* · แรงดันต่ำ 400/230 V · Vector Group Dyn11

ขนาดพิกัด (kVA)	สูญเสียไร้โหลด (W)	สูญเสียมีโหลด 75°C (W)	สูญเสียรวม 75°C (W)	อิมพีแดนซ์ 75°C (%)	ประสิทธิภาพ ½ โหลด (%)	ประสิทธิภาพ เต็มโหลด (%)	Voltage regulation เต็มโหลด (%)	สูง (mm)	ยาว (mm)	กว้าง (mm)	ปริมาณน้ำมัน (ลิตร)	น้ำหนักรวม (kg)
50	170	950	1120	4	98.4	97.81	1.96	1600	1040	840	200	590
100	260	1550	1810	4	98.72	98.22	1.62	1700	1130	850	245	825
160	370	2100	2470	4	98.89	98.48	1.38	1740	1250	900	330	1020
250	520	2950	3470	4	99	98.63	1.25	1910	1670	1060	430	1350
315	630	3500	4130	4	99.05	98.71	1.18	1980	1700	1200	485	1550
400	750	4150	4900	4	99.11	98.79	1.11	2050	1750	1210	535	1800
500	900	4950	5850	6.5 or more	99.15	98.84	1.2	2170	1850	1240	600	2050
630	1050	5850	6900	4	99.21	98.92	1	2250	1950	1260	770	2460
800	1270	9900	11170	6	99.07	98.62	1.41	2280	2110	1460	865	2830
1000	1300	12150	13450	6	99.14	98.67	1.39	2380	2410	1670	930	3410
1250	1530	14750	16280	6	99.17	98.71	1.35	2480	2600	1830	1260	3860
1500	1850	17850	19700	6	99.17	98.7	1.36	2560	2550	2140	1480	4470
2000	2140	21600	23740	6	99.25	98.83	1.25	2830	2650	2290	1690	5520

* สามารถออกแบบตามแบบของลูกค้าได้
