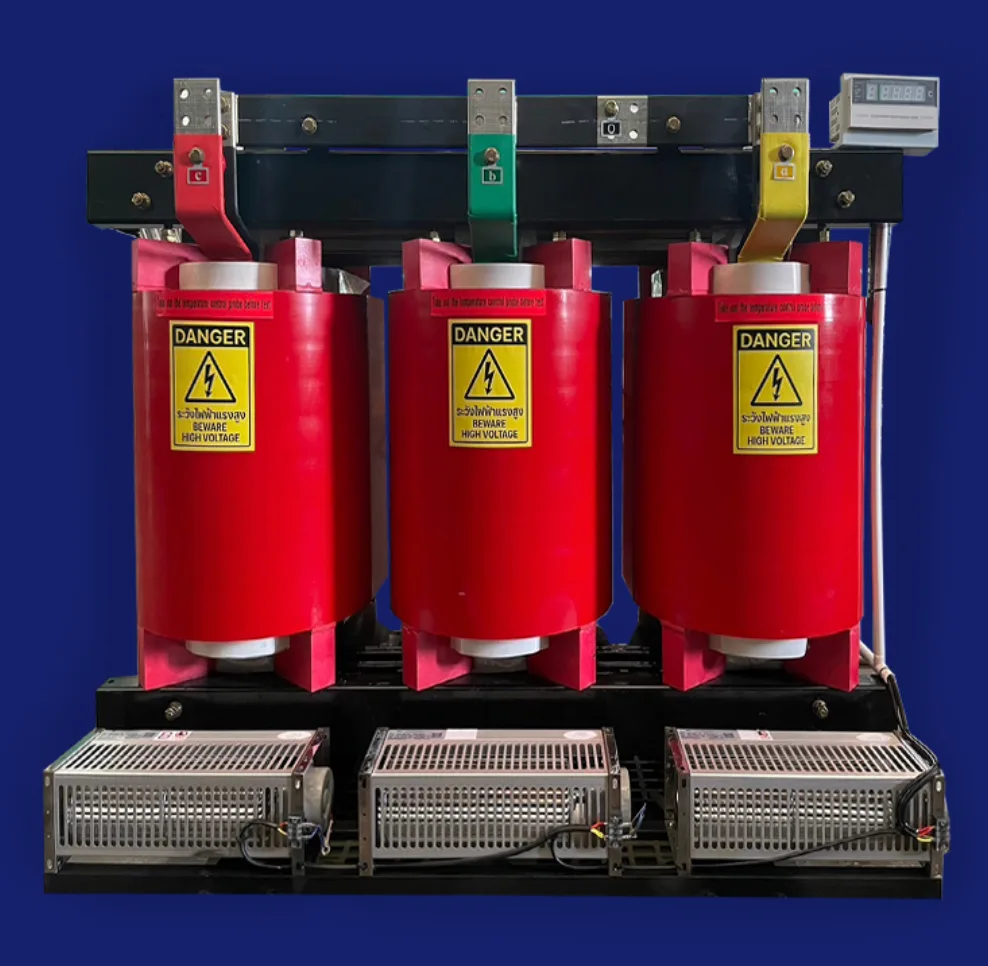

หม้อแปลงไฟฟ้าชนิดแห้ง
Dry Type Cast Resin Transformer
จุดเด่น
หม้อแปลงไฟฟ้าชนิดแห้งที่มีเรซิ่นเป็นฉนวน และไม่มีฉนวนเหลว (Insulating Fluid) ได้แก่น้ำมัน หรือแก๊สอิเล็กทริกในตัวหม้อแปลง ทำให้ไม่มีส่วนที่ติดไฟได้ โดยจุดเด่นของหม้อแปลงชนิดนี้คือมีความปลอดภัยสูง เหมาะกับการติดตั้งและใช้งานในอาคาร
การผลิต (PRODUCTION)

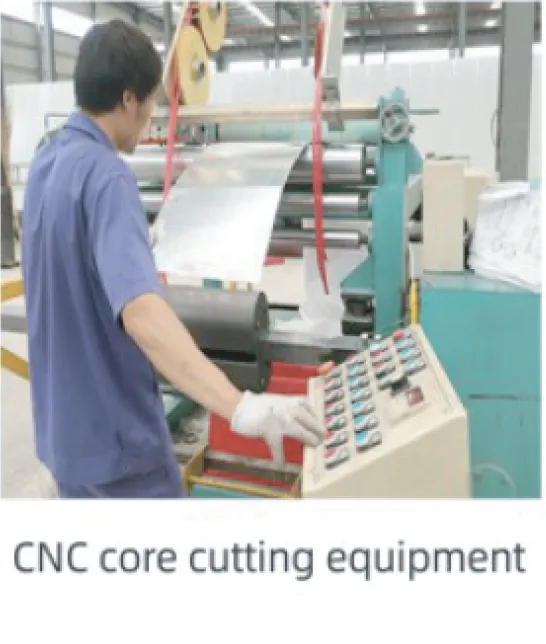

1. เครื่องตัดแผ่นเหล็กแกน CNC
CNC core cutting equipment

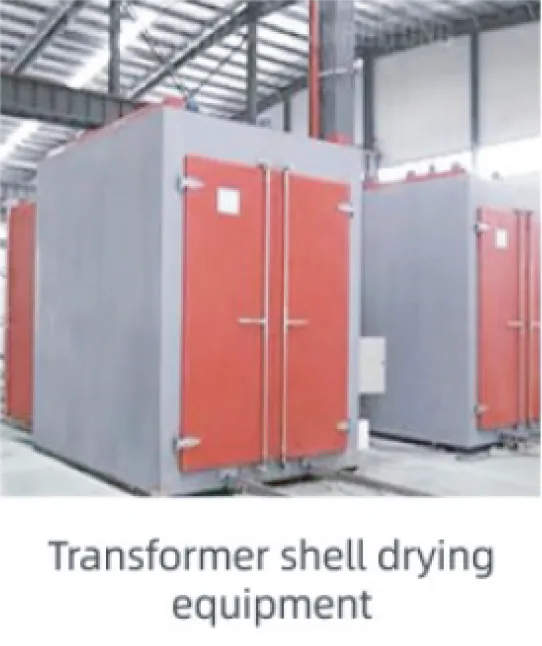

2. อุปกรณ์อบแห้งตัวถังหม้อแปลง
Transformer shell drying equipment

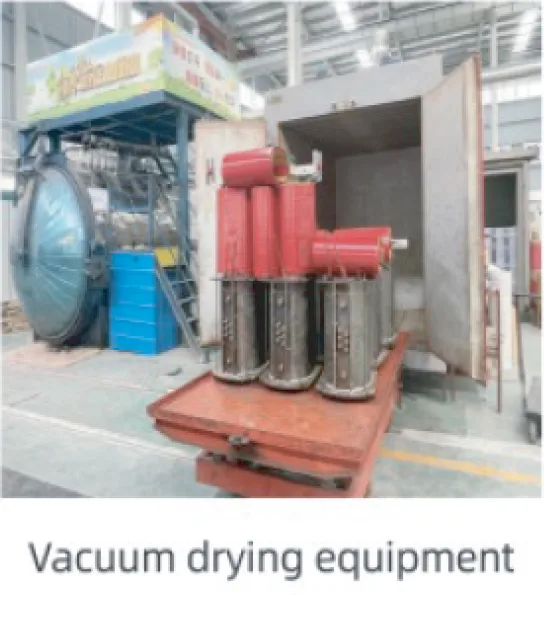

3. เครื่องอบแห้งสุญญากาศ
Vacuum drying equipment

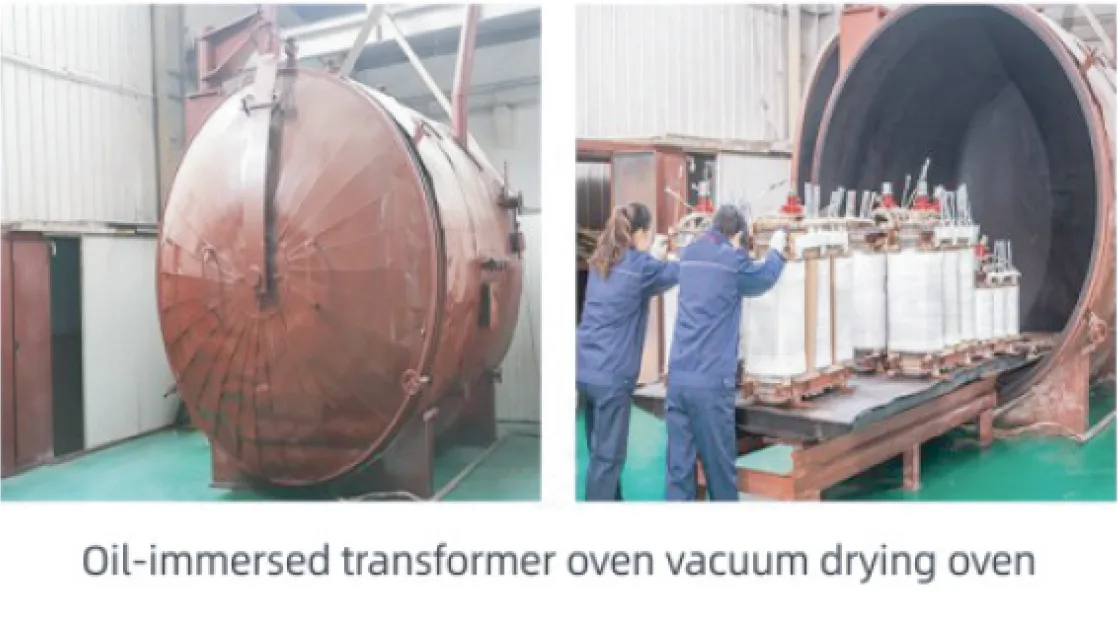

4. เตาอบแห้งสุญญากาศ (หม้อแปลงชนิดน้ำมัน)
Oil-immersed transformer oven vacuum drying equipment

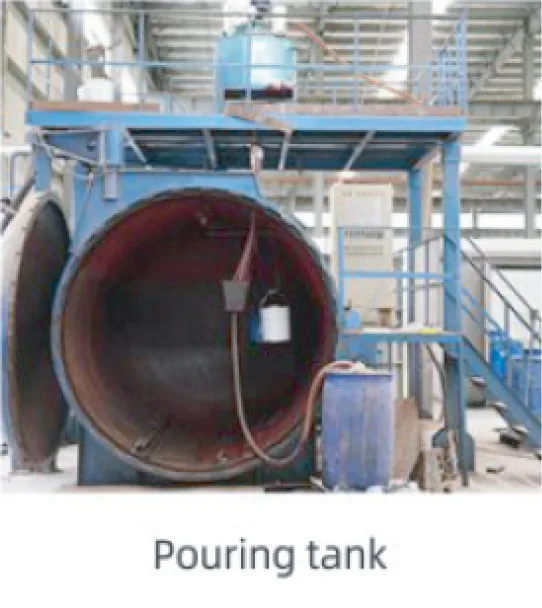

5. ถังเท
Pouring tank

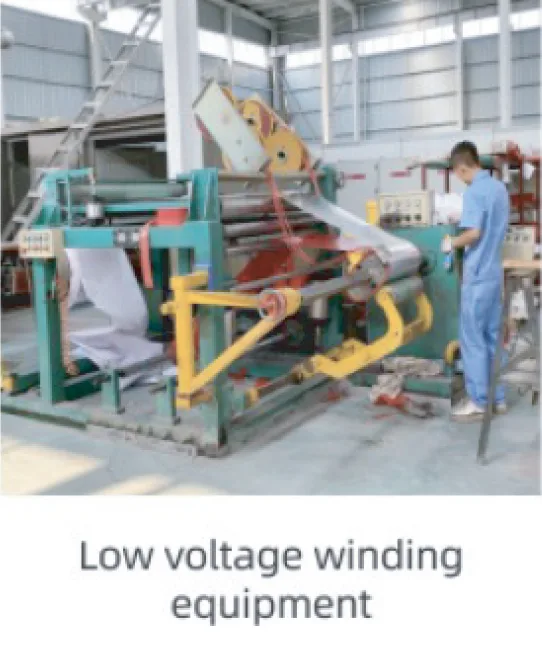

6. เครื่องพันขดลวดแรงต่ำ
Low voltage winding equipment

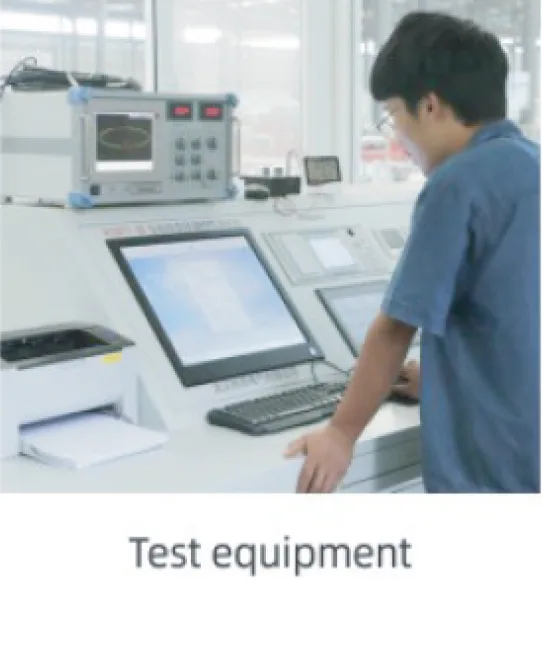

7. อุปกรณ์ทดสอบ
Test equipment

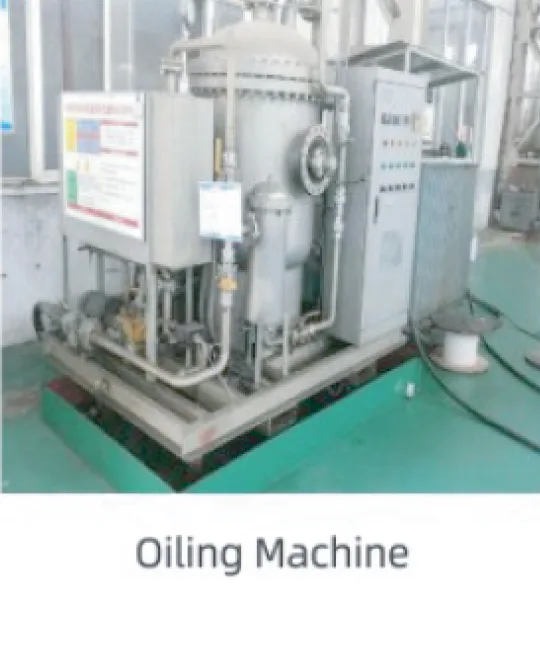

8. เครื่องเติมน้ำมัน
Oiling machine
ข้อมูลทางเทคนิค (Technical Data)
ENTI10 Series 20kV Dry-Type Transformers
แรงดันสูง 22,000 / 24,000 V · Tapping ±2×2.5% / -4×2.5% · แรงดันต่ำ 400/230 V, 416/240 V · Vector Group Dyn11
| ขนาดพิกัด (kVA) | Off-load Loss (W) | Short Circuit Current (%) | Impedance (%) | On-load Loss (W) ที่ฉนวน 120°C | On-load Loss (W) ที่ฉนวน 145°C |
|---|---|---|---|---|---|
| 315 | 970 | 1.3 | 4 | 4080 | 4360 |
| 400 | 1150 | 1.1 | 4 | 4840 | 5180 |
| 500 | 1350 | 1.1 | 4 | 5790 | 6190 |
| 630 | 1530 | 1 | 4 | 6840 | 7320 |
| 800 | 1750 | 1 | 6 | 8260 | 8840 |
| 1000 | 2070 | 0.8 | 6 | 9780 | 10400 |
| 1250 | 2380 | 0.8 | 6 | 11500 | 12300 |
| 1600 | 2790 | 0.8 | 6 | 13800 | 14800 |
| 2000 | 3240 | 0.6 | 6 | 16300 | 17500 |
| 2500 | 3870 | 0.6 | 6 | 19300 | 20700 |
33kV Dry Type Power Transformer
แรงดันสูง 33,000 V · Tapping ±2×2.5% or with OLTC · แรงดันต่ำ 400/230 V และ 416/240 V · Vector Group Dyn11 · ค่าตัวเลขเหมือนกันทั้งสองระดับแรงดันต่ำ
| ขนาดพิกัด (kVA) | EN10 Off-load Loss (kW) | EN10 On-load Loss (kW) 75°C | EN10 Short Circuit Current (%) | EN11 Off-load Loss (kW) | EN11 On-load Loss (kW) 75°C | EN11 Short Circuit Current (%) | EN13 Off-load Loss (kW) | EN13 On-load Loss (kW) 75°C | EN13 Short Circuit Current (%) | Impedance (%) |
|---|---|---|---|---|---|---|---|---|---|---|
| 315 | 1170 | 4510 | 1.3 | 1055 | 4510 | 1.3 | 820 | 4060 | 1.3 | 4 |
| 400 | 1370 | 5410 | 1.1 | 1235 | 5410 | 1.1 | 960 | 4870 | 1.1 | 4 |
| 500 | 1620 | 6650 | 1.1 | 1460 | 6650 | 1.1 | 1135 | 5985 | 1.1 | 4 |
| 630 | 1890 | 7690 | 1 | 1675 | 7690 | 1 | 1305 | 6925 | 1 | 4 |
| 800 | 2160 | 9120 | 1 | 1945 | 9120 | 1 | 1515 | 8210 | 1 | 6 |
| 1000 | 2430 | 10400 | 0.75 | 2190 | 10400 | 0.75 | 1705 | 9360 | 0.75 | 6 |
| 1250 | 2830 | 12700 | 0.75 | 2550 | 12700 | 0.75 | 1985 | 11430 | 0.75 | 6 |
| 1600 | 3240 | 15400 | 0.75 | 2920 | 15400 | 0.75 | 2270 | 13860 | 0.75 | 6 |
| 2000 | 3820 | 18200 | 0.75 | 3440 | 18200 | 0.75 | 2675 | 16380 | 0.75 | 6 |
| 2500 | 4450 | 21800 | 0.75 | 4005 | 21800 | 0.75 | 3115 | 19620 | 0.75 | 6 |
* สามารถออกแบบตามแบบของลูกค้าได้
